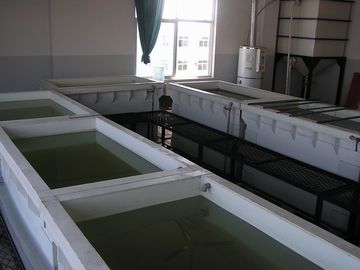

خط تولید پودر آلومینیوم پوشش شده با غوطه وری مخزن سیستم پیش تصفیه
جزئیات سریع:
1. تصویر نشان می دهد خشک کردن رطوبت فر، قبل از آن شیب نوع سیستم نقاله در این خط است ریتم کنترل می شود.
2. قبل این خط تولید پوشش است شیب نوع سیستم نقاله ریتم کنترل می شود. زنجیره ای نوار نقاله، درب پنوماتیک و عمل پودر، غوطه وری توسط PLC کنترل
پارامتر طراحی
شماره | مورد | بر اساس طراحی |
1 | قطعه کار | آلومینیوم |
2 | حداکثر ضخامت مواد | ≤1.2mm |
3 | روش قبل از درمان | غوطه وری قبل از درمان |
4 | روش پاشش پودر | کتابچه + به صورت خودکار |
5 | حداکثر اندازه قطعه کار به دار آویخته در خط مونتاژ | L × W × H = 6800 × 200 × 1900 (میلی متر) |
6 | حداکثر وزن قطعه کار | ≤70Kg / آویز (از جمله پرتو تعادل) |
7 | روش حلق آویز | امتیاز دو حلق آویز |
8 | سیستم تعلیق تسمه نوار نقاله در خط مونتاژ | مدل QXG-200، حلق آویز حداکثر وزن 35kg |
9 | قیچی زمین فیلم در خط مونتاژ | 7200mm / 2pieces |
10 | محاسبه سرعت فرآیند در خط مونتاژ | سرعت پردازش: 0.8m / دقیقه |
11 | تولید محدوده سرعت خط | 0 ~ 1.5M / دقیقه تنظیم |
12 | درجه حرارت پخت پودر | 180 ~ 200 ℃ (گاز مایع حرارت مستقیم) |
13 | زمان پوشش پودر | 16min 20min-(به جز به بخش پرده هوا) |
14 | منبع حرارت تونل پخت | گاز مایع حرارت مستقیم |
15 | فر کم شدن آب بدن: | ≤110 ℃ (گاز مایع حرارت مستقیم) |
رطوبت فر خشک کردن
اندازه ظاهر: (L) 7600mm × (W) × 2200mm (H) 1850mm
جنس: هیئت مدیره بیرونی، δ = 1.0mm نورد سرد هیئت مدیره فولاد های راه راه
هیئت مدیره داخلی، δ = 1.0mm هیئت مدیره گالوانیزه
عایق thicknessδ = 100㎜،
مواد عایق: پشم سنگ؛
درجه حرارت خشک کردن: ≤110 ℃ (آلومینیوم)
بالاترین گرمایش: 110 ℃ ≤60min،
احتراق مدل ماشین گاز: RIELLO FS20
خروجی مقدار حرارت: 200000 کیلو کالری / ثانیه،
بهره وری از مبدل حرارتی هوا 90٪،
پارامترهای فرایند و لیست مواد تونل پخت
شماره | نام | داده ها |
1 | اندازه خارجی از تونل خشک کردن: | 21000mm × 940 (1240) میلی متر × 3720mm |
2 | اندازه داخلی بخش خشک کردن تونل: | (W) تا 700mm × (H) 3050mm (اشاره به طرح) |
3 | مدل تونل خشک کردن: | مستقیم از وسط |
4 | ضخامت تخته عایق: | ، هیئت مدیره جانبی: تا 150mm، سقف هیئت مدیره / پایین: تا 150mm |
5 | صفحه های درونی و بیرونی لایه عایق: | هیئت مدیره داخلی: δ0.8 هیئت مدیره گالوانیزه، هیئت مدیره بیرونی: δ0.8 رنگ پوشش داده شده هیئت مدیره |
6 | ارسال لوله باد: | δ 1.0mm هیئت مدیره گالوانیزه |
7 | دستگاه اگزوز طبیعی: | 2 قطعه |
8 | ارتفاع پایه: | 430mm |
9 | ارسال روش باد: | سمت به سمت بالا ارسال به عقب |
10 | طول خشک کردن موثر: | درباره 18M (به جز طول بخش پرده هوا) |
11 | زمان پخت: | درباره 16min 20min- |
12 | زمان و حرارت (کوره های خالی): | درباره 40min |
13 | درجه حرارت: | درجه حرارت نرمال ~ 200 ℃ قابل تنظیم |
14 | زمان چرخه: | درباره 4 قطعه / دقیقه |
15 | 200،000 کیلو کالری مبدل حرارتی فولاد ضد زنگ | 1set از |
16 | 200،000 KCL جعبه تبادل حرارت: | 1 مجموعه ای (صفحه بیرونی: δ1.o میلی متر ورق سرد، صفحه داخلی: δ1.o میلی متر هیئت مدیره گالوانیزه) |
17 | حرارتی ناشی از پیش نویس فن: | 1set از (4.0KW) با 6 # پروانه حجم هوا در مورد: 10000m 3 / ساعت |
18 | موتور احتراق گاز: | 1 مجموعه ای FS20 (200.000 کیلو کالری) |
19 | دستگاه پرده هوا: | 2sets از |
پودر اتاق اسپری و اتاق پودر اتاق ایزوله
شماره | نام | داده ها |
1 | اندازه بیرونی اتاق پودر: | 6000mm × 1400mm × 3600mm (اشاره به طرح) (1set از) |
2 | مواد اتاق پودر: | هیئت مدیره sidetopbottom: δ1.5mm هیئت مدیره سرد (سطح اسپری) |
3 | سیستم مدار بسته | 1set از |
4 | سم پاش اتوماتیک الکترواستاتیک: | 6sets |
5 | سمپاش دستی | 2sets از |
6 | 8 هسته بازیافت از دستگاه بالا و پایین | 2 (صفحه داغ و صفحه سرد به) ارتفاع فیلتر: 660mm |
7 | بازیابی فن | 2sets از (7.5KW) حجم هوا: 10000m 3 / مجموعه |
8 | انفجار لامپ فلورسنت. | هر 1 قطعه ای از یک طرفه |
9 | اتاق ایزوله: | 7.5M × 5.2m × 4.0m، بدن محفظه تصویب قاب آلیاژ آلومینیومی و ساختار هیئت مدیره 50㎜sandwich |
سیستم نقاله سیستم تعلیق:
شماره | نام | مشخصات |
1 | مدل زنجیره تعلیق: | QXG-200 |
2 | زمین: | از 200mm |
3 | نقطه از یک عمل بالا بردن تجهیزات: | ≤35Kg (از جمله پخش) |
4 | طول کل زنجیره تعلیق: | 82m |
