H پرتو خط تولید سنگین مجمع ماشین آلات برای سازه های فلزی

جزئیات محصول:

Place of Origin:	China
نام تجاری:	H-WELDING
گواهی:	CE
Model Number:	Z25

پرداخت:

Minimum Order Quantity:	1 Set
قیمت:	negotiation
Packaging Details:	Mainframe naked in container, electrical control box in plywood cases (Non fumigation) then in container.
Delivery Time:	15 working days after received your payment
Payment Terms:	30% T/T as advance payment when sign the contract, 70% T/T as balance payment before delivery or 100% irrevocable LC at sight
Supply Ability:	30sets per month

مخاطب

توضیحات محصول جزئیات

Product Name:	Z25 H Beam Production Line Assembly Machine	Application:	H beam track welding
Inverter:	Mitsubishi	Welder:	Spot welding
Available flange height:	2500mm	Linkage control:	Available
Input conveyor:	2.6m*3	Output conveyor:	2.6m*3
برجسته:	ماشین آلات مونتاژ , ساعت پرتو دستگاه مونتاژ

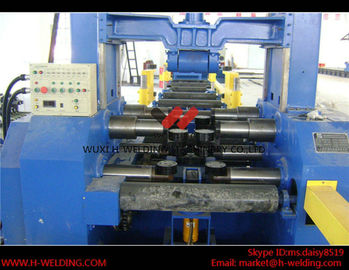

خط تولید Z25 H پرتو مجمع ماشین در سازه های فلزی سنگین

مشخصات:

مدل		Z15	Z18	Z20
حجم وب (میلی متر)	ارتفاع	200-1500	200-1800	200-2000
	ضخامت	6-32	6-32	6-32
	طول	2000-15000	2000-15000	2000-15000
اندازه فلنج (میلی متر)	عرض (میلی متر)	200-800	200-800	200-800
	ضخامت (میلیمتر)	6-40	6-40	6-40
	طول (میلی متر)	4000-15000	4000-15000	4000-15000
سرعت مونتاژ (متر / دقیقه)		0.6-6	0.5-6	0.5-6

1- سیلندر بالا را فشار دهید؛ پرتو 2-بالایی؛ 3 ستون؛ پرتو بلند کردن 4؛ رولر 5-بالا را فشار دهید؛ دستگاه 6 قوس هدایت؛ 7-وب بستن دستگاه؛ 8-فلنج از دستگاه گیره. پرتو 9-زیرین؛ هیئت مدیره 10 دیوار؛ غلتکی انتقال 11-اصلی 12-متصل؛ کاهش 13-موتور.

توجه: تصویر تنها برای مرجع است. نصب و راه اندازی-موقعیت عناصر را می توان تنظیم

با توجه به شرایط عملی است.

شرح:

تراز اتوماتیک دقیق است. لازم نیست برای تنظیم هر زمان (غلتکی خروج از مرکز برای میدل ایست ژورنال تنظیم استفاده می شود).
در طول مونتاژ، دندانه دار کردن توقف های هیدرولیک در هر دو طرف می تواند تراز از سمت پایان وب و فلنج اطمینان حاصل شود.

برنامه های کاربردی:

بالا مطبوعات پرتو با حق به تصویب رسید و به سمت چپ 4 گروه راهنمای راه، حصول اطمینان از فشار دادن ثبات.
واحد قوس ردیابی ماشین آلات جوشکاری در اتوماتیک با سیلندر روغن سبک و رانده می شود، بدون نیاز به هوای فشرده.

مزیت رقابتی:

سیستم کنترل تصویب ژاپنی کنترل "میتسوبیشی" PLC، سرعت مونتاژ محور با موتور اصلی از طریق اینورتر AC تنظیم می شود.
سیستم های هیدرولیک استاندارد محصول تولید شده توسط چین و شرکت های خارجی سرمایه گذاری مشترک شرکت، و مجهز به فیلتر خوب، حصول اطمینان از عملکرد طولانی و قابل اعتماد از دریچه الکترو مغناطیسی است.
